英国Sizewell B 核电站燃料四面检查灵活解决方案
背景/挑战

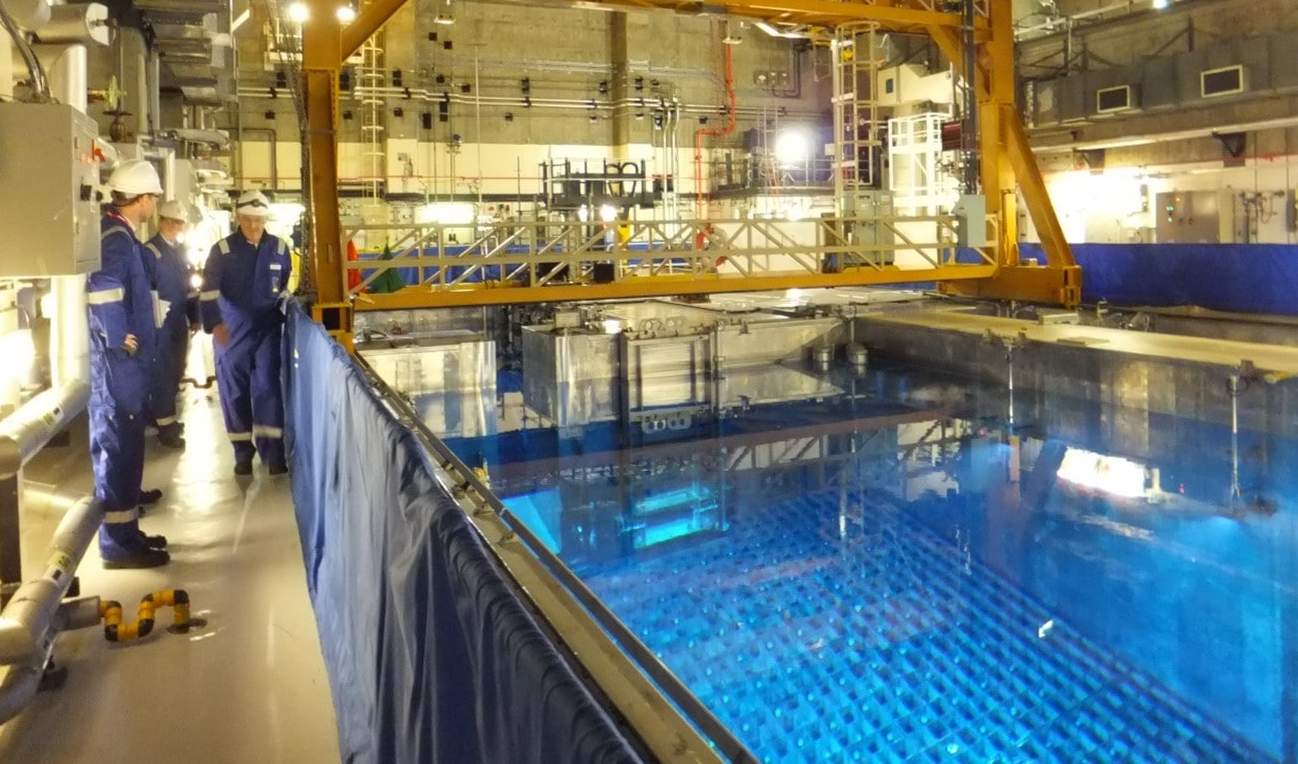

Sizewell B 是一座 1200 兆瓦（电）压水堆，位于英国伦敦东北约两小时车程的海岸上。该工厂于 1995 年投入运营，20 年后乏燃料储存达到最大容量。反应堆建造期间的原计划是将乏燃料送至后处理，但在 2015 年没有这条路线可用，因此电厂选择了燃料干式储存。干式储存是一种储存已在乏燃料水池中冷却的乏燃料的方法。燃料被装入金属罐中，然后焊接封闭。然后将其放置在一个大的、防漏的钢和混凝土桶中。在容纳这些桶的工厂旁边建造一座干式燃料储存大楼。
在将乏燃料组件装入金属罐之前，电厂必须对其进行彻底检查；只有完好的燃料组件才允许储存在罐中。因此，Sizewell B 需要一个能够检查燃料组件所有侧面的系统，以检查燃料棒和定位格架以及下管座。
Sizewell B 与 Ahlberg Cameras 接洽，以展示适合该任务的相机，并为从多个位置调整相机设置、记录检查等创建解决方案。
我们的方法
在与 Sizewell B 的工程师讨论后，Ahlberg Cameras 开发了一个名为"燃料四面检查灵活解决方案"的方案，它由以下部分组成：
– 4 面摄像头系统
对于4面摄像头系统，设计了一个四面框架，并配备了四个高抗辐射高清摄像头，框架每侧一个。框架上还安装了四个耐辐射灯，每个角落一个。 4面框架放置在燃料倾翻机的上方。摄像头和照明电缆连接到数据记录系统，从中可以调整云台。
– 5th 摄像头
第五个摄像头放置在位于燃料转运通道和最近的燃料储存架之间区域的操作长杆上。第五个摄像机电缆也连接到数据记录系统。第五个摄像头用于查看燃料组件的下管座。
– 远程摄像系统
第六台耐辐射高清摄像机放置在一个操作长杆上，该长杆固定在水池燃料操作机（ PFHM） 的栏杆上。 摄像机由连接到摄像机控制器的遥控器控制，摄像机控制器安装在 PFHM 的机柜中。 相邻的视频监视器提供摄像机图像的实时图面。
– 数据记录系统
一个 19 英寸的机柜放置在燃料厂房地板上，靠近倾翻机位置。监视器为操作员提供来自四面摄像系统（燃料组件每一侧面的视频）、第 5th 摄像头（下管座的视频）或远程摄像系统的视频。可以从数据记录系统或远程摄像系统控制四面检查的操作。
Sizewell 要求能够灵活地控制整个系统，既可以从靠近倾翻机的数据记录系统控制，也可以从放置在水池燃料操作机上的远程摄像系统控制，这需要数据记录系统和 PFHM 之间的数据连接。安装了光纤来连接这两个点，部分位于拖链中。
重新设计一个标准的四面检查解决方案，可以从 PFHM 远程操作它，这使得 Sizewell 能够以同样少的操作人员数量获得更多的功能。系统的不同部分可以单独使用或用于其他任务。例如，通过在定期卸料期间使用燃料四面检查系统来查找故障燃料，可以让电厂人员在停堆期间有更多时间重新考虑可能受影响的燃料组件的入堆次序。
